FNIRSI TSG6020 kétcsatornás függvénygenerátor

FNIRSI TSG6020 függvénygenerátor

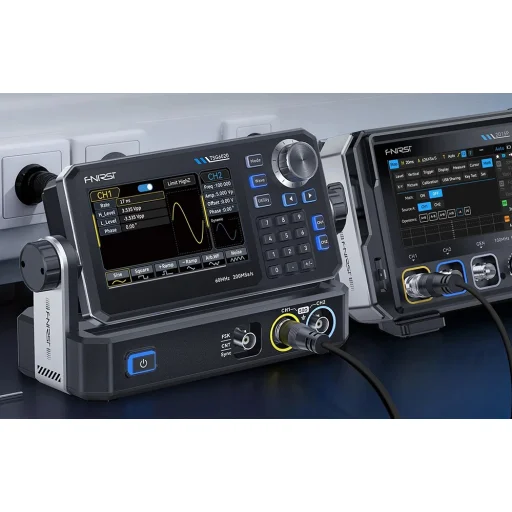

Az FNIRSI TSG6020 kétcsatornás függvénygenerátor laboratóriumi mérésekhez, elektronikai áramkörök tervezéséhez, szervizelési feladatokhoz és jelvizsgálatokhoz használható. Két független kimeneti csatornája lehetővé teszi két eltérő jel egyidejű előállítását, így összetettebb mérésekhez és elemzésekhez is alkalmas.

A készülék 200 MSa/s mintavételi sebességgel és 14 bites függőleges felbontással dolgozik a hullámformák pontos megjelenítéséhez. A szinuszhullámok frekvenciája 1 µHz és 60 MHz, míg a négyszög- és impulzusjelek frekvenciája 1 µHz és 24 MHz között állítható.

Hullámformák és modulációs lehetőségek

A generátor támogatja a gyakran használt szinusz-, négyszög-, fűrészfog-, impulzus-, zaj- és egyenáramú hullámformákat. Egyéni, tetszőleges hullámformák is létrehozhatók és tárolhatók, így a készülék speciális mérési feladatokhoz is beállítható.

• Támogatott modulációk: AM, FM, PM, FSK, ASK és PSK
• Letapogatási módok: lineáris és logaritmikus
• Üzemmódok: folyamatos, kapuzott, modulációs és letapogatási üzemmód
• Tárolás: legfeljebb 24 egyéni hullámforma mentése nem felejtő memóriába

Pontos jelgenerálás és mérés

A VeriPoint technológia 1 µSa/s és 200 MSa/s közötti mintavételi frekvenciát, valamint 200 ps alatti jittert biztosít a részletgazdag tetszőleges hullámformák reprodukálásához. A ZeroSurge technológia a négyszög-, impulzus- és fűrészfog-jelek túlcsapását legfeljebb 1%-ra csökkenti. A fel- és lecsengési idő legfeljebb 13,5 ns.

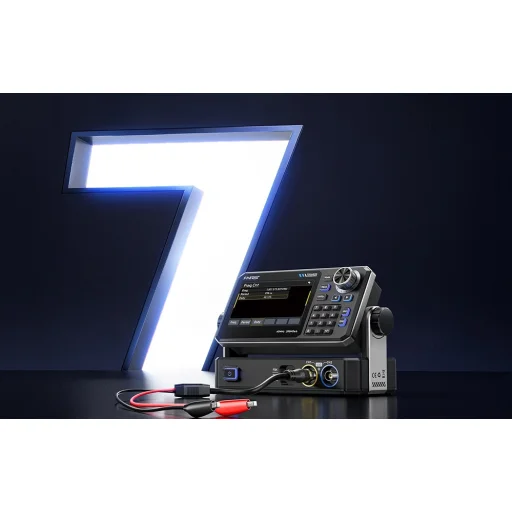

A beépített, 7 számjegyű frekvenciaszámláló alkalmas TTL-szintű jelek frekvenciájának, periódusidejének és kitöltési tényezőjének mérésére. A készülék TTL-kompatibilis szinkronizációs kimenettel is rendelkezik, amely megkönnyíti más mérőeszközökkel való együttműködését.

Áttekinthető kezelés és stabil működés

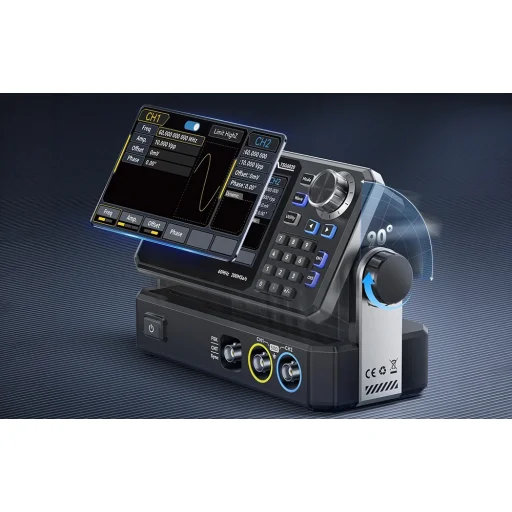

A 4,3 hüvelykes, 480 x 272 felbontású színes TFT-LCD érintőképernyő valós időben jeleníti meg a hullámformát és a fontos beállításokat. Az érintőképernyőt fizikai gombok egészítik ki a gyorsabb kezelés érdekében.

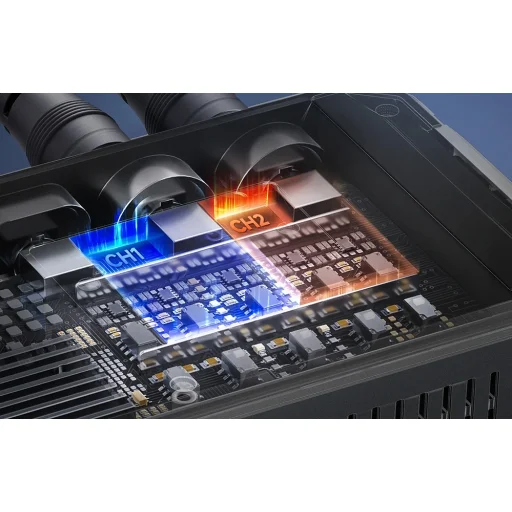

A hosszabb tesztek alatti stabil működést alumínium hűtőborda és csendes ventilátor támogatja. A kialakítás kimeneti csatornavédelmet, szigetelést és földelésvédelmet is tartalmaz.

Műszaki adatok

• Csatornák száma: 2
• Mintavételi frekvencia: 200 MSa/s
• Függőleges felbontás: 14 bit
• Szinuszhullám frekvenciája: 1 µHz–60 MHz
• Négyszöghullám frekvenciája: 1 µHz–24 MHz
• Impulzusfrekvencia: 1 µHz–24 MHz
• Maximális kimeneti amplitúdó: 20 Vpp 10 mHz alatt, 10 Vpp 10 mHz felett
• Kijelző: 4,3 hüvelykes TFT-LCD, 480 x 272

A készlet tartalma

• FNIRSI TSG6020 függvénygenerátor
• Töltőadapter

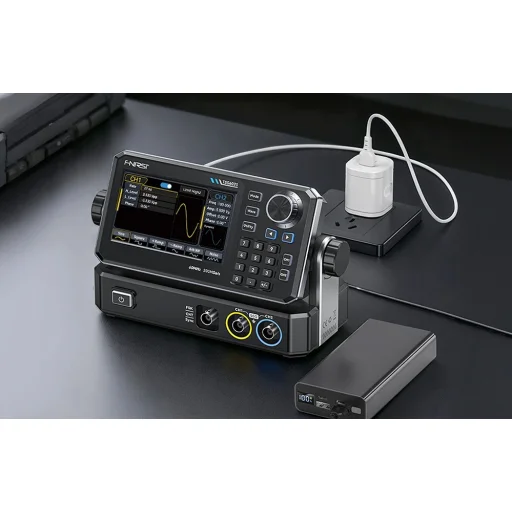

• Type-C töltőkábel
• Adatkábel
• Mérővezeték
• Krokodilcsipeszek
• Felhasználói kézikönyv
