FNIRSI TSG3020 kétcsatornás függvénygenerátor

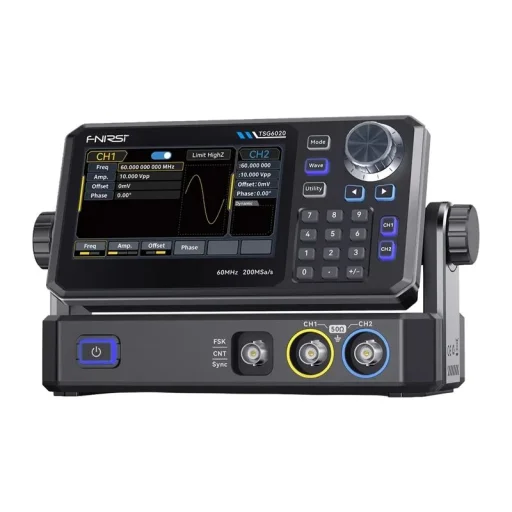

FNIRSI TSG3020 függvénygenerátor

Az FNIRSI TSG3020 kétcsatornás függvénygenerátor laboratóriumi, műhely- és helyszíni mérési feladatokhoz készült. Két független kimeneti csatornája lehetővé teszi különböző jelek egyidejű előállítását, így összetettebb elektronikai vizsgálatokhoz és mérési összeállításokhoz is használható.

• Csatornák száma: 2 független kimeneti csatorna
• Maximális kimeneti frekvencia: akár 60 MHz
• Mintavételi sebesség: 200 MSa/s
• Függőleges felbontás: 14 bit
• Kijelző: 4,3 hüvelykes színes TFT-LCD érintőképernyő, 480 × 272 felbontással

Pontos jelgenerálás két csatornán

A készülék nagy pontosságú hullámforma-előállítást biztosít 200 MSa/s mintavételi sebességgel és 14 bites felbontással. Magas impedanciájú terhelés esetén 10 MHz alatt 2 mVpp és 20 Vpp, 10 MHz felett pedig 2 mVpp és 10 Vpp közötti amplitúdótartomány áll rendelkezésre. 50 Ω-os terhelés mellett az amplitúdótartomány 10 MHz alatt 1 mVpp–10 Vpp, 10 MHz felett pedig 1 mVpp–5 Vpp.

50 Ω-os terhelésnél a készülék 1 mVpp és 10 Vpp közötti amplitúdót kínál. A fáziszaj 10 MHz-en, 10 kHz-es eltérésnél legfeljebb -125 dBc/Hz, míg a harmonikus torzítás a 30–60 MHz-es tartományban -40 dBc alatt marad.

Szabványos és egyedi hullámformák

Az FNIRSI TSG3020 szinusz-, négyszög-, rámpa- vagy fűrészfog-, impulzus-, zaj- és egyenáramú hullámformák generálására alkalmas. Emellett pontról pontra létrehozott, tetszőleges hullámformákat is támogat, ezért összetett jelek előállítására is használható.

• Szinuszhullám frekvenciája: 1 µHz–24 MHz
• Négyszöghullám frekvenciája: 1 µHz–24 MHz
• Impulzusfrekvencia: 1 µHz–24 MHz
• VeriPoint technológia: tetszőleges hullámformák mintavételi frekvenciája 1 µSa/s és 200 MSa/s között
• Jitter: 200 ps alatt
• ZeroSurge technológia: legfeljebb 1%-os túllépés, maximum 13,5 ns emelkedési és csökkenési idő négyszög-, impulzus- és fűrészfog-hullámoknál

Moduláció, frekvenciasöprés és mérés

A generátor hatféle modulációs módot támogat: AM, FM, PM, FSK, ASK és PSK. A lineáris vagy logaritmikus frekvenciasöprés 1 ms és 500 s közötti időtartamra állítható, ±0,1%-os pontossággal. Ez megkönnyíti a szűrők és vizsgált rendszerek frekvenciaválaszának elemzését.

A beépített, 7 számjegyű frekvenciaszámláló TTL jelek mérésére használható 100 mHz és 100 MHz között. A frekvencia, a periódusidő és a kitöltési tényező mérési pontossága ±51 ppm.

Kezelés és konfiguráció

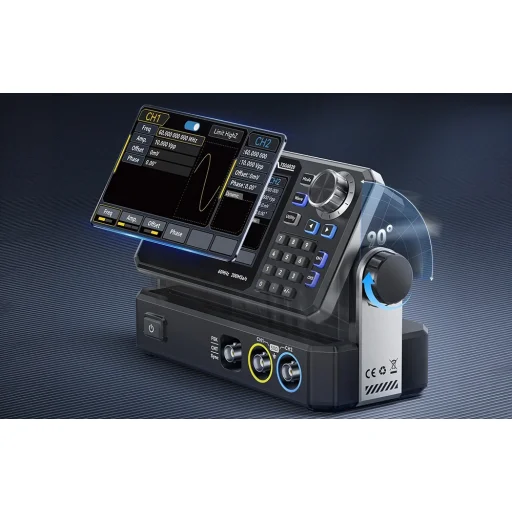

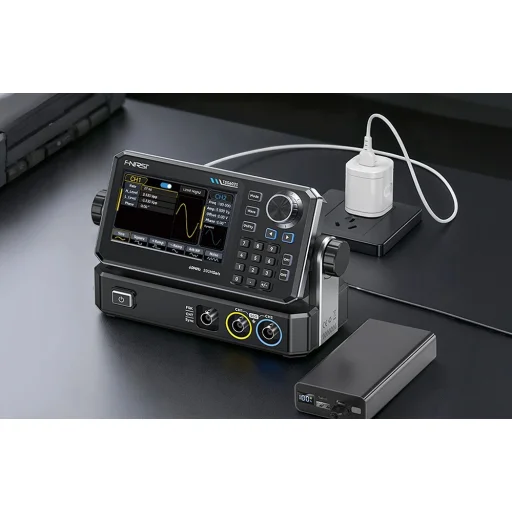

A 4,3 hüvelykes érintőképernyő a hullámforma előnézetét és az aktuális működési állapotot is megjeleníti. A kijelzőt fizikai gombok egészítik ki, amelyek gyors paraméterbeállítást tesznek lehetővé. A nem felejtő memória legfeljebb 24 egyedi, tetszőleges hullámforma mentését és későbbi visszahívását támogatja.

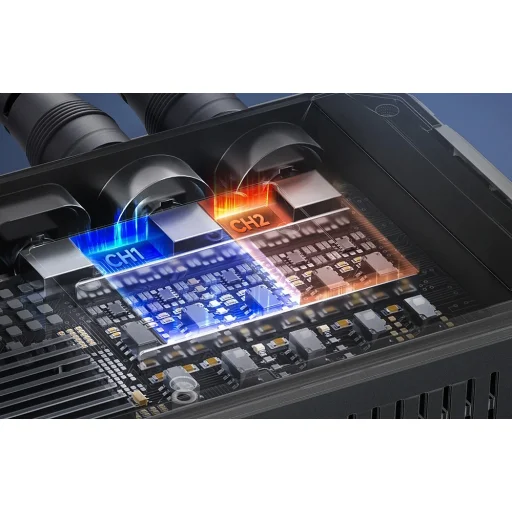

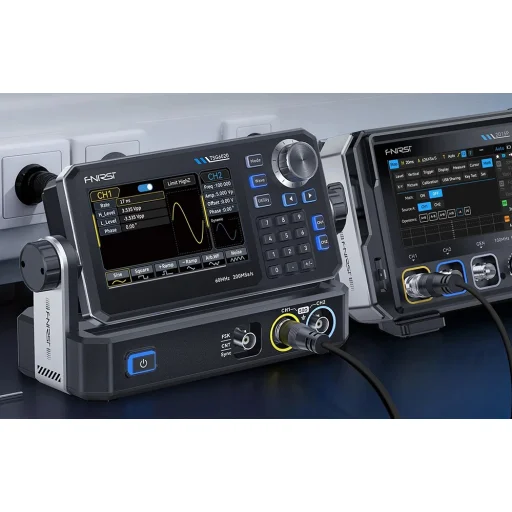

A készülék folyamatos üzemmódot, kapuzott kimenetet, modulációt és frekvenciasöprést kínál. A kimeneti védelem része a csatornaizoláció, a földelésvédelem és a TTL-kompatibilis szinkronizációs kimenet. Az alumínium hűtőbordával és csendes ventilátorral felszerelt hűtőrendszer hosszabb használat során is segít fenntartani az üzemi hőmérsékletet.

A készlet tartalma

• FNIRSI TSG3020 függvénygenerátor
• Töltőadapter
• USB Type-C töltőkábel
• Adatkábel
• Mérővezeték
• Krokodilcsipeszek
• Felhasználói kézikönyv
