FNIRSI LCR-ST2Plus LCR-mérő
Az FNIRSI LCR-ST2Plus kompakt, csipeszszerű LCR-mérő elektronikai alkatrészek elektromos paramétereinek vizsgálatához. Használható berendezések karbantartásánál, áramkörök tervezésénél, valamint alkatrészek és nagyobb tételek ellenőrzésénél. Intelligens alkatrészfelismerése automatikusan azonosítja az ellenállásokat, kondenzátorokat és induktivitásokat.
Széles mérési tartomány
- Ellenállásmérés: 10 mΩ–10 MΩ
- Kapacitásmérés: 1 pF–22 mF
- Induktivitásmérés: 1 μH–10 H
- Feszültségmérés: ±30 V
- Dióda előremeneti feszültsége: 0,7 V-ig
- Megjelenített paraméterek: D, Q, Z, X, θ és ESR
A készülék az alapvető mérési értékek mellett további paramétereket is kijelez, amelyek segítik az alkatrészek elektromos viselkedésének részletesebb értékelését.
Rugalmas mérési beállítások
Az öt választható mérési frekvencia – 100 Hz, 120 Hz, 1 kHz, 10 kHz és 100 kHz – lehetővé teszi, hogy a vizsgált alkatrészhez megfelelő tesztfeltételeket válasszon. A mérés négy RMS tesztfeszültség-szinten végezhető: 0,1 V, 0,3 V, 0,6 V és 1,0 V.
A soros és párhuzamos kapcsolások ekvivalens értékei egyidejűleg jelennek meg a kijelzőn, ami támogatja az ellenállások, kondenzátorok és induktivitások pontosabb vizsgálatát.
Intelligens vizsgálati funkciók
- 100 Hz és 100 kHz közötti frekvenciasöprés a frekvenciaválasz elemzéséhez
- Automatikus alkatrészfelismerés

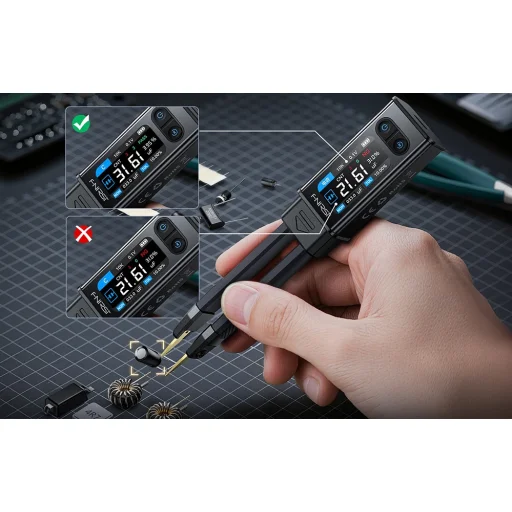

- Intelligens osztályozás előre meghatározott névértékek és tűréshatárok alapján
- „Megfelelt” vagy „nem felelt meg” besorolás alkatrész-tételek gyors ellenőrzéséhez
- HOLD, Max és Min funkciók

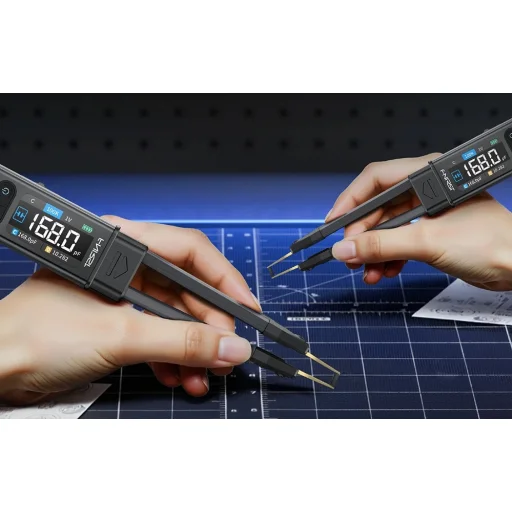

Kompakt kialakítás és jól olvasható kijelző

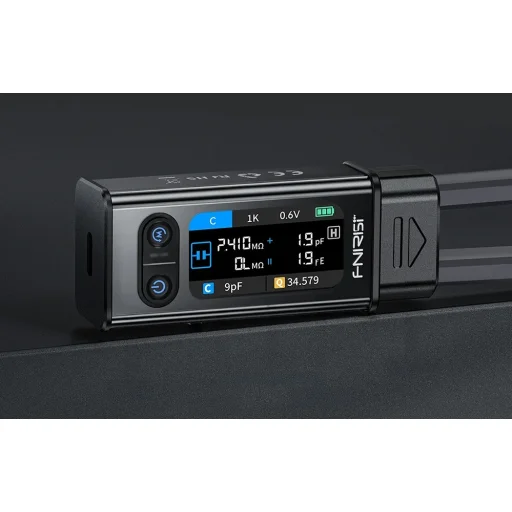

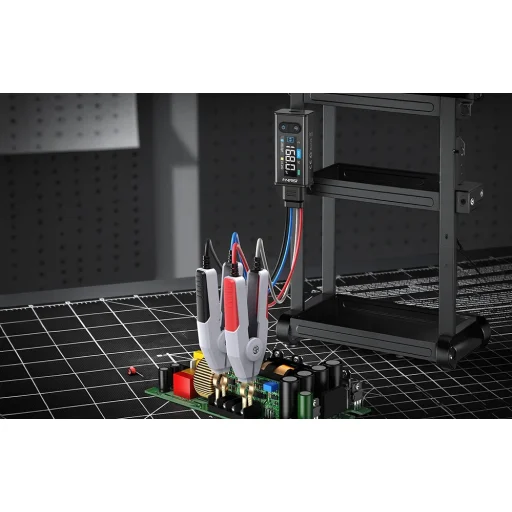

Az 1,47 hüvelykes HD színes kijelző áttekinthetően jeleníti meg a mérési adatokat. Az automatikus képernyőforgatás a készülék tartásához igazodik, így jobb- és balkezes használat során is kényelmesen leolvasható. A mágneses rögzítés megkönnyíti a tárolást és a készülék gyors elérését munka közben.
A beépített 300 mAh lítium-akkumulátor körülbelül 3 óra folyamatos működést biztosít. A Type-C csatlakozó kényelmes töltést tesz lehetővé.

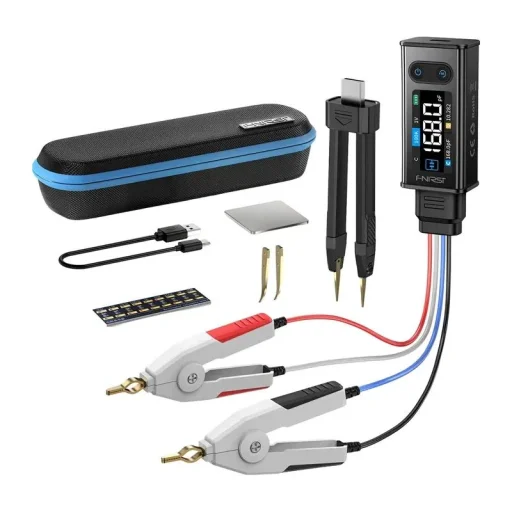

A csomag tartalma
- FNIRSI LCR-ST2Plus LCR-mérő
- Tárolótok
- Ívelt mérőfej
- Rövidre záró lemez
- Adatkábel

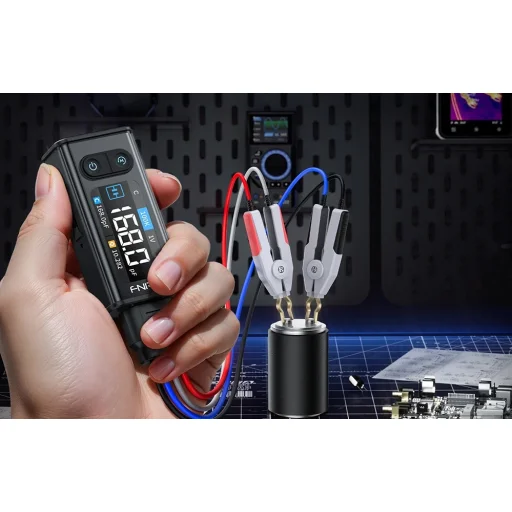

- Kelvin-kapcsos mérővezeték
- Használati útmutató
Műszaki adatok
- Gyártó: FNIRSI
- Modell: LCR-ST2Plus
- Kijelző: 1,47" HD
- Méretek: 31 × 170,7 × 20,3 mm
- Súly: kb. 60,8 g
- Csatlakozó: Type-C
- Üzemi hőmérséklet: 0 ℃–50 ℃, legfeljebb 75% páratartalom mellett
- Tárolási hőmérséklet: -20 ℃–60 ℃, legfeljebb 75% páratartalom mellett
