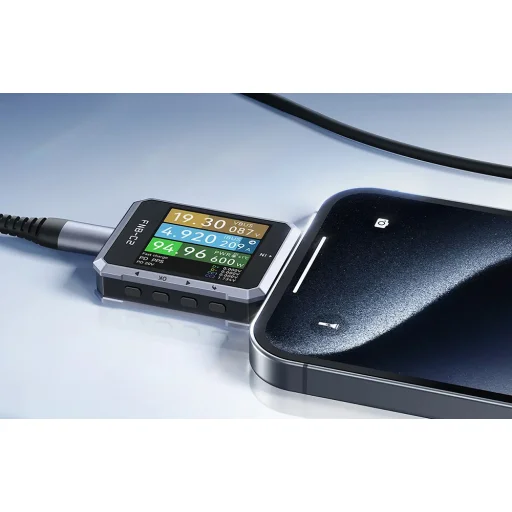

Az FNIRSI FNB-C2 precíz USB-tesztelő tápellátási paraméterek, töltési folyamatok és USB-C kábelek vizsgálatához. Az elektronikai mérésekhez, szervizeléshez és barkácsprojektekhez tervezett készülék feszültség-, áram- és teljesítménymérést, adatnaplózást, töltési protokollok elemzését, valamint áramminőség-vizsgálatot kínál.

A 20 bites külső analóg-digitális átalakító részletes mérési eredményeket biztosít. A készülék 4–50 V feszültség, legfeljebb 6,5 A áram és 240 W teljesítmény mérésére alkalmas, így hagyományos és nagy teljesítményű USB-C tápegységek ellenőrzéséhez is használható.

Pontos mérési adatok

• Feszültségmérés: 4–50 V tartomány, 0,000001 V felbontás, ±(0,2‰ + 2) pontosság
• Árammérés: 0–6,5 A tartomány, 0,000001 A felbontás, ±(0,5‰ + 2) pontosság
• Teljesítménymérés: 0–240 W tartomány, 0,000001 W felbontás, ±(0,5‰ + 2) pontosság
• D+/D− és CC1/CC2 feszültségmérés: 0–3,3 V tartomány, 0,001 V felbontás
• Kapacitásmérés: 0–9 999,99 Ah
• Energiafogyasztás mérése: 0–9 999,99 Wh
• Beépített hőmérséklet-érzékelő a készülék hőmérsékletének valós idejű figyeléséhez

Gyorstöltési protokollok és Power Delivery elemzés

A dedikált protokollkommunikációs chip támogatja a Power Delivery 3.1 EPR szabványt. A tesztelő felismeri és aktiválja az UFCS, Quick Charge 2.0, 3.0, 4 és 5, Huawei FCP és SCP, OPPO VOOC és SVOOC, valamint VIVO VFCP gyorstöltési technológiákat.

A készülék rögzíti a töltő és a csatlakoztatott eszköz közötti Power Delivery protokoll-egyeztetés adatait, ezzel segítve a töltési és kompatibilitási problémák vizsgálatát. A QC-kommunikáció Power Delivery protokollra történő átalakítására is képes.

USB-C kábelek ellenőrzése

Az FNIRSI FNB-C2 kiolvassa az USB-C kábelek E-Marker chipjében tárolt adatokat. Ellenőrizhető többek között a kábel típusa, hossza, maximális teljesítménye, adatátviteli sebessége és szabványverziója. A funkció támogatja a 3 A-es, 5 A-es, 50 V-os, EPR, Thunderbolt 3 és Thunderbolt 4 kábelek adatainak kiolvasását.

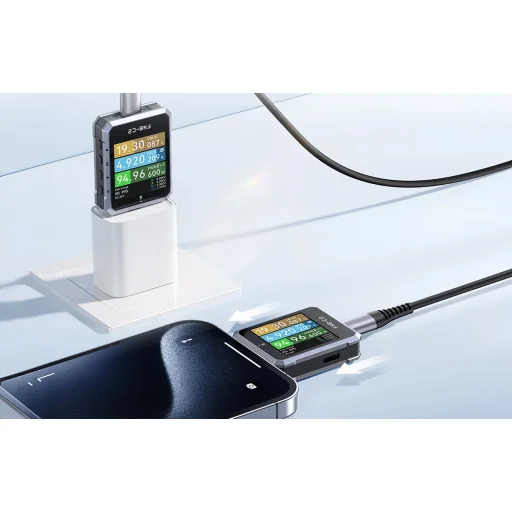

A tesztelő különböző kábelkonfigurációk szimulációjára is használható, az E-Marker chip nélküli, legfeljebb 60 W-os kábelektől a 100 W-os és 240 W-os EPR-profilú változatokig. Az USB 4 Gen3 szabványnak megfelelő 24 tűs USB-C dugó és aljzat kétirányú árammérést, valamint mindkét irányú csatlakoztatást tesz lehetővé.

Áramminőség és hullámforma vizsgálata

A készülék két elemzési üzemmódot biztosít. Az egyik módban a feszültség, az áram, valamint a D+ és D− jelek hullámformája jeleníthető meg 2–1 000 mintavétel/másodperc sebességgel. A másik mód a feszültségingadozások gyors vizsgálatára szolgál, 20 000–2 millió mintavétel/másodperc mintavételi frekvenciával.

A VBUS feszültség hullámformája valós időben követhető 20 kHz és 2 MHz közötti tartományban. A feszültség- és áramhullámformák folyamatos rögzítése legfeljebb 9 órán át végezhető, 1–120 másodperc közötti beállítható rögzítési időközzel, valamint megadható kezdési és befejezési feltételekkel.

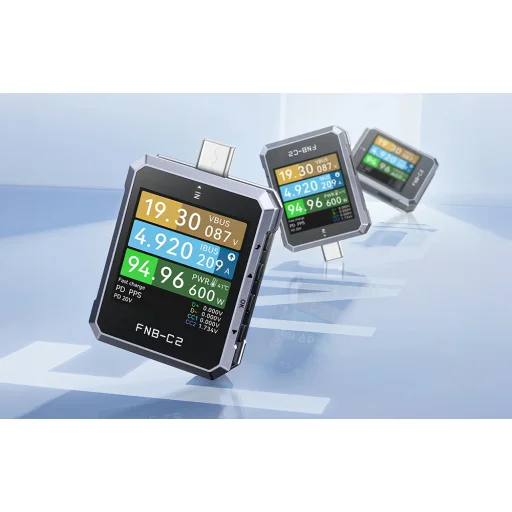

Adatnaplózás és jól olvasható kijelző

A mérési eredmények tíz független statisztikai készletben tárolhatók, amelyek a kapacitás, az energia és az üzemidő adatait rögzítik. A készülék az összegyűjtött mérések alapján automatikusan kiszámítja az akkumulátor kapacitását és a töltési hatékonyságot, így megkönnyíti tápegységek, powerbankok és cellák teljesítményének összehasonlítását.

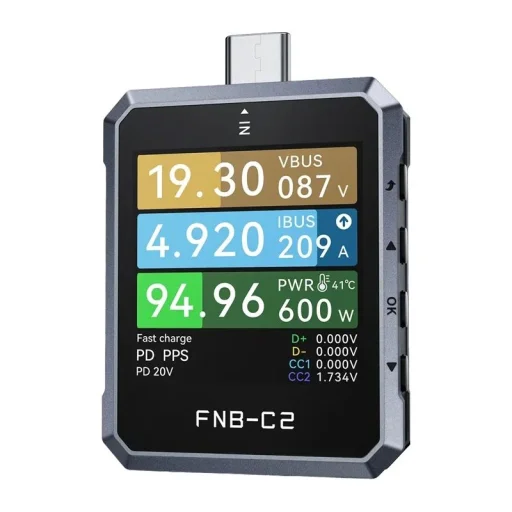

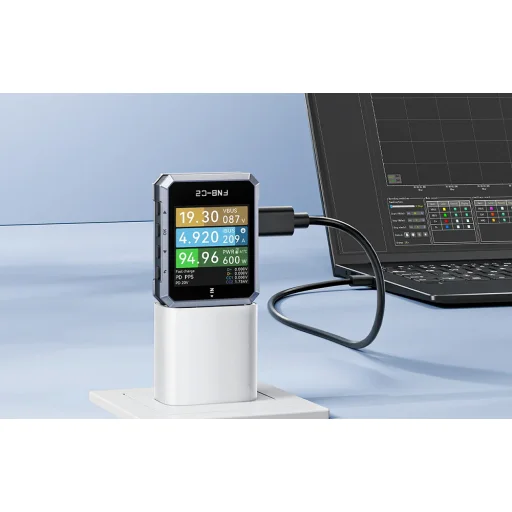

Az 1,54 hüvelykes, 240 × 240 képpontos színes TFT-LCD kijelző áttekinthetően mutatja a paramétereket. A beépített gravitációs érzékelő automatikusan négy irányba forgatja a képet. A készülék további illesztőprogram telepítése nélkül használható Windows és macOS rendszerekkel USB-meghajtóként, így a szoftverfrissítés is egyszerűen elvégezhető.

• Állítható kijelzőfényerő
• Beállítható automatikus elsötétítési idő
• Választható színséma és kezelőfelületi nyelv
• Gyári beállítások visszaállításának lehetősége

A csomag tartalma

• FNIRSI FNB-C2 USB-tesztelő
• Felhasználói kézikönyv
