FNIRSI DS215H kétcsatornás digitális oszcilloszkóp függvénygenerátorral

FNIRSI DS215H digitális oszcilloszkóp és függvénygenerátor

Az FNIRSI DS215H kompakt, kétcsatornás digitális oszcilloszkóp beépített függvénygenerátorral. Az 50 MHz-es analóg sávszélesség, a legfeljebb 250 MSa/s valós idejű mintavételi frekvencia és a 3,5 hüvelykes színes IPS-kijelző hatékony eszközzé teszi jelalakok megfigyeléséhez, elektronikus áramkörök teszteléséhez, hibakereséshez és diagnosztikai feladatokhoz.

Kompakt méretének, kis tömegének és beépített akkumulátorának köszönhetően műhelyben, szervizelési munkák során és terepen is kényelmesen használható.

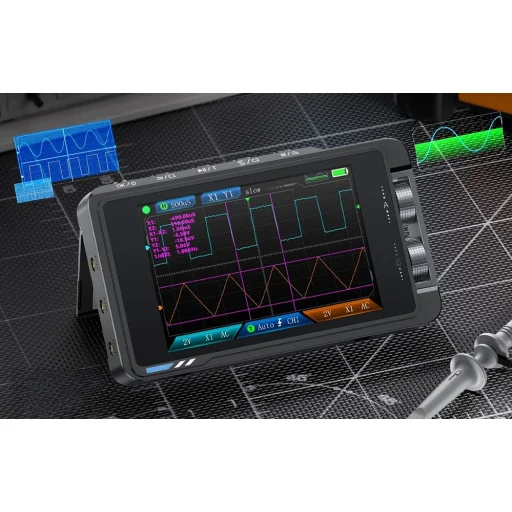

Pontos jelvizsgálat két csatornán

• Csatornák száma: 2
• Analóg sávszélesség: 50 MHz
• Valós idejű mintavételi frekvencia: legfeljebb 250 MSa/s
• Függőleges felbontás: 8 bit
• Függőleges érzékenység: 10 mV/div – 10 V/div
• Időskála-tartomány: 20 ns/div – 20 s/div
• Bemeneti impedancia: 1 MΩ
• Adattárolás: 14 M
• Hullámforma-megjelenítés: görgetés

A készülék FPGA, MCU és ADC chipeken alapuló architektúrát alkalmaz. A mérési paraméterek között szerepel a frekvencia, a csúcs-csúcs feszültség, a maximum-, minimum-, átlag- és RMS-érték, az áram, a kitöltési tényező és az impulzusszélesség.

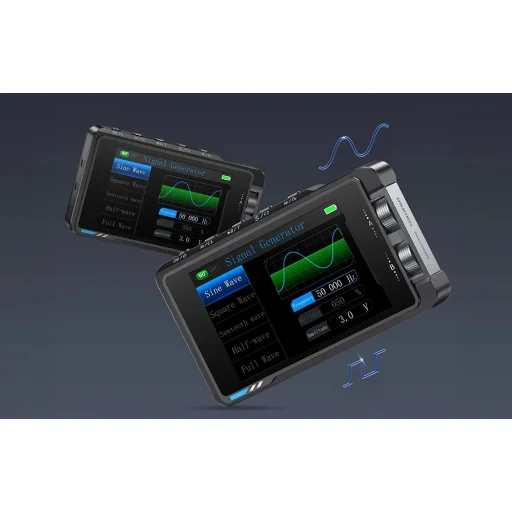

Beépített függvénygenerátor

A beépített függvénygenerátor 13 hullámformatípust támogat, ezért a DS215H jelvizsgálat mellett tesztjelek előállítására is használható elektronikus áramkörök ellenőrzésekor és fejlesztésekor.

• Hullámforma-frekvencia: 0–50 kHz
• Frekvenciaállítás: 1 Hz-es lépésekben
• Hullámforma-amplitúdó: 0,1 V–3,0 V
• Négyszöghullám kitöltési tényezője: 0–100%
• Állítható paraméterek: frekvencia, amplitúdó és kitöltési tényező

Áttekinthető kijelző és egyszerű kezelés

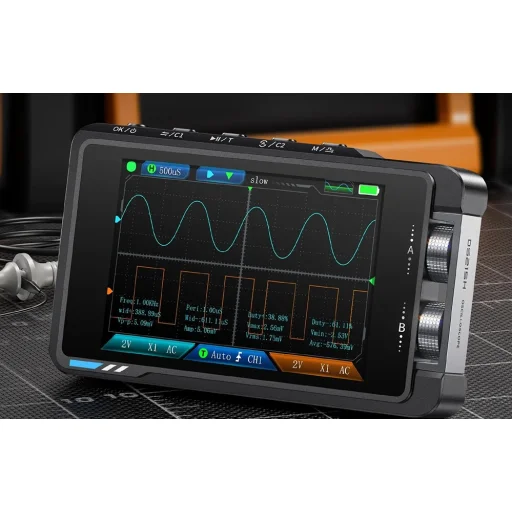

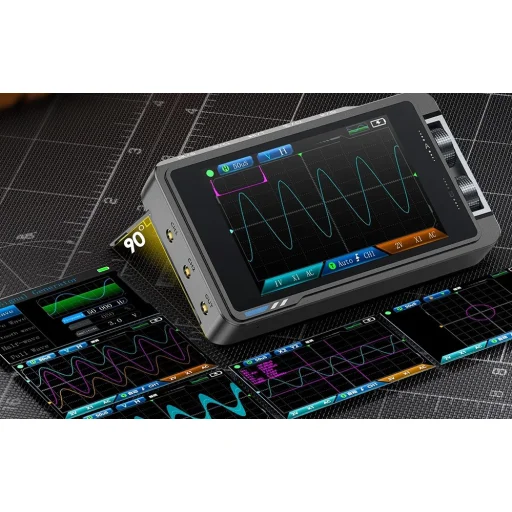

A 480 × 320 képpont felbontású, 3,5 hüvelykes színes IPS-kijelző jól látható hullámforma-megjelenítést biztosít. Az állítható fényerejű háttérvilágítás segíti a leolvashatóságot különböző környezeti fényviszonyok között. A forgógombbal és nyomógombokkal történő vezérlés gyors beállításmódosítást és egyszerű menühasználatot tesz lehetővé.

A képernyőképek készítésének és későbbi megtekintésének lehetősége megkönnyíti a mérési eredmények dokumentálását és elemzését.

Mérési beállítások és védelem

• Mérőszonda-csillapítás: 1x / 10x
• Bemeneti csatolás: AC / DC
• Trigger típusa: emelkedő vagy csökkenő él
• Trigger szinttartománya: 8 osztás, pozitív és negatív irányban
• Trigger üzemmódok: automatikus, normál és egyedi
• Csúcsbemeneti feszültség: ±400 V
• Szabvány: GB/T 15289-2013

A nagyfeszültség-védelmi funkciók és a ±400 V csúcsbemeneti feszültség támogatása fokozza a biztonságot a megfelelő mérési körülmények között.

Hordozható kialakítás

• Akkumulátor: 1500 mAh lítium-ion
• Üzemidő: akár 4 óra
• Tápellátás: USB-C, 5 V / 1 A
• Méretek: kb. 66 x 110 x 19,5 mm
• Tömeg: kb. 138 g
• Menünyelvek: kínai, angol, német, portugál, japán, spanyol, koreai és orosz

A készlet tartalma

• FNIRSI DS215H oszcilloszkóp
• Oszcilloszkóp-mérőszonda
• Mérővezeték krokodilcsipeszekkel
• USB-C kábel
• BNC-adapter
• Felhasználói kézikönyv
