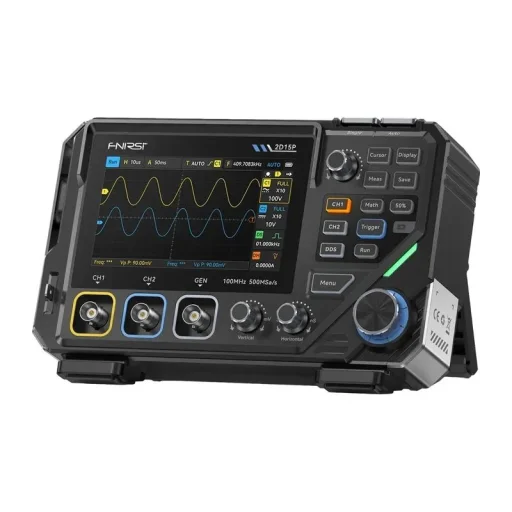

FNIRSI 2D15P kétcsatornás oszcilloszkóp fekete

FNIRSI 2D15P kétcsatornás oszcilloszkóp, multiméter és jelgenerátor

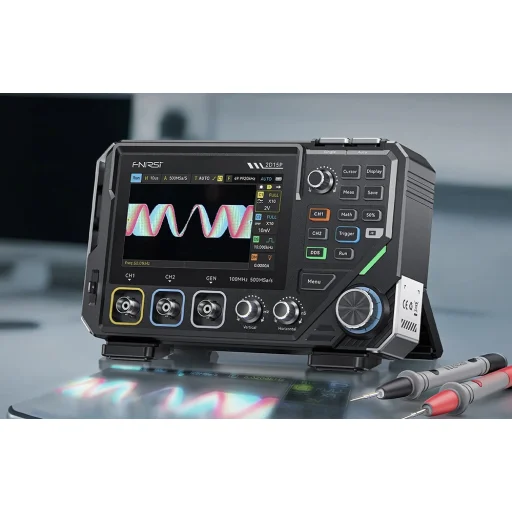

Az FNIRSI 2D15P egy hordozható, háromfunkciós mérőkészülék, amely kétcsatornás oszcilloszkópot, True RMS multimétert és DDS jelgenerátort egyesít. Szervizelési, laboratóriumi, oktatási és elektronikai fejlesztési feladatokhoz egyaránt használható, amikor a jelek megfigyelése, az elektromos értékek mérése és a tesztjelek előállítása egyetlen készülékben szükséges.

Pontos jelvizsgálat két csatornán

Az oszcilloszkóp egycsatornás használat esetén 100 MHz, két csatorna egyidejű használatakor pedig 50 MHz sávszélességet biztosít. Az akár 500 MSa/s mintavételi frekvencia támogatja a gyorsan változó jelek részletes rögzítését. A választható 10 K, 100 K és 1 M mintás memóriamélység az adott mérési feladathoz igazítható.

• Kétcsatornás kialakítás
• 500 MSa/s mintavételi frekvencia
• 100 MHz analóg sávszélesség egycsatornás módban
• 50 MHz sávszélesség kétcsatornás módban
• 5 ns – 50 s időskála-tartomány
• 10 mV – 10 V/div függőleges érzékenység
• 1 MΩ bemeneti impedancia
• Legfeljebb 800 V bemeneti feszültség x10-es mérőfejjel

A hozzávetőlegesen másodpercenként 1200 képkockás hullámforma-rögzítés segíti a rövid ideig tartó zavarok megfigyelését. A 20 MHz-es sávszélesség-korlát a zaj csökkentésében nyújt segítséget, így áttekinthetőbb jelalak jeleníthető meg.

Áttekinthető kijelző és elemzési funkciók

A készülék 4,3 hüvelykes IPS érintőképernyővel és fizikai kezelőgombokkal rendelkezik. A 128 szintű szürkeárnyalatos megjelenítés, valamint a színhőmérséklet-alapú kijelzési mód segíti a hullámformák stabilitásának és változásainak megfigyelését.

• Pont-, vektor- és színhőmérséklet-megjelenítési mód
• Végtelen perzisztencia az egymást követő hullámformák összevetéséhez
• XY mód a jelek közötti fázisviszonyok vizsgálatához
• Valós idejű összeadás, kivonás, szorzás és osztás

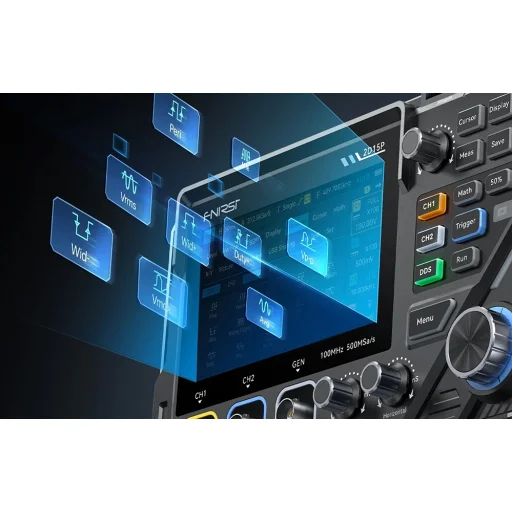

• Kurzoros mérés és 13 automatikus paramétermérés
• Automatikus, normál és egyszeri indítási mód
• Emelkedő, csökkenő és mindkét élre történő indítás
• Hullámforma-rögzítés és -exportálás

Beépített jelgenerátor és True RMS multiméter

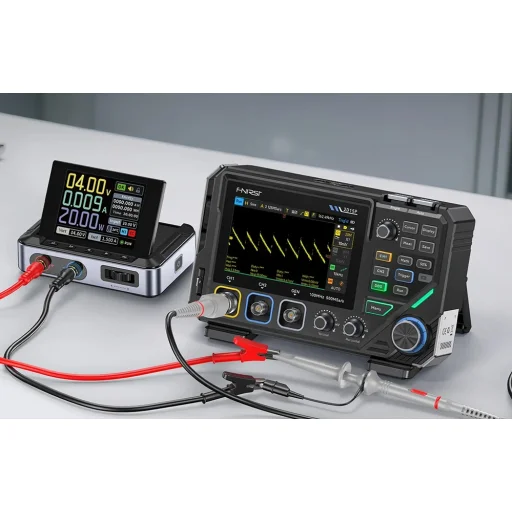

A beépített DDS jelgenerátor legfeljebb 10 MHz frekvenciájú, 11 általános hullámformát képes előállítani. Az amplitúdó és a kitöltési tényező állítható, ezért elektronikus áramkörök tesztelésére és hibakeresésére is használható.

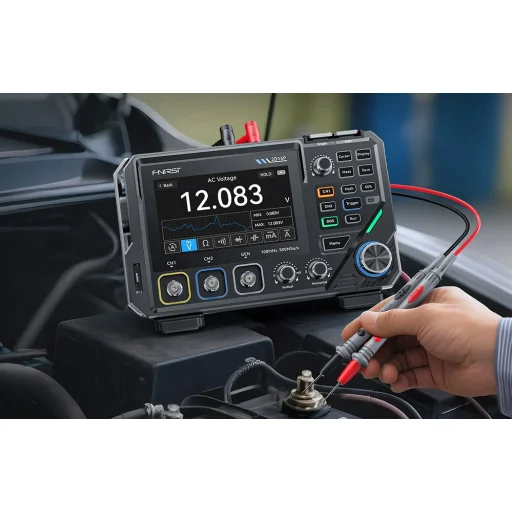

Az integrált, 19 999 számlálási pontos True RMS multiméter váltakozó és egyenáramú feszültség, valamint áram mérésére alkalmas. Emellett ellenállás-, kapacitás-, dióda- és folytonosságvizsgálatot is támogat. A Curve View funkció valós időben jeleníti meg a jelváltozásokat.

Hordozható kialakítás USB-C töltéssel

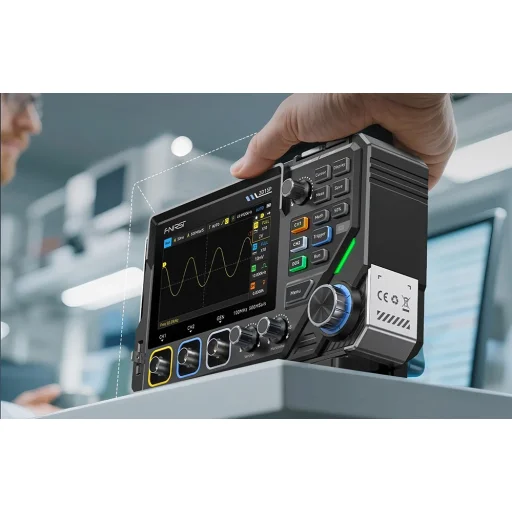

A készülék FPGA, MCU és ADC chipekre épülő architektúrája gyors jelfeldolgozást és stabil működést támogat. Kompakt kivitele a korábbi modellekhez képest körülbelül 30%-kal könnyebb. A beépített 5000 mAh akkumulátor hordozható használatot tesz lehetővé, az USB-C csatlakozó pedig kényelmes töltést és adatátvitelt biztosít.

A készlet tartalma

• FNIRSI 2D15P oszcilloszkóp
• 2 db P6100 mérőfej
• Multiméter mérőfej
• Krokodilcsipeszes mérőfej
• USB adatátviteli kábel
• Használati útmutató
