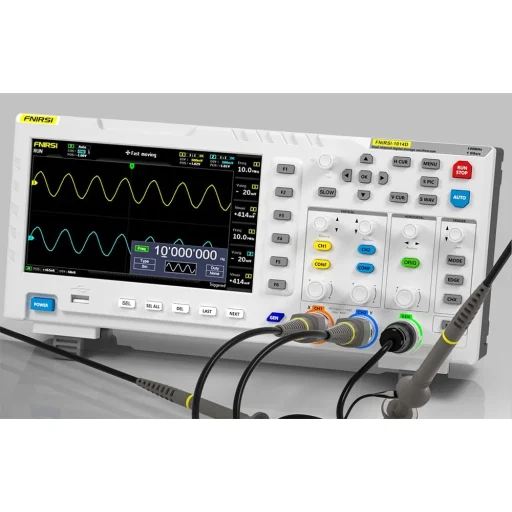

FNIRSI 1014D 2 az 1-ben oszcilloszkóp jelgenerátor

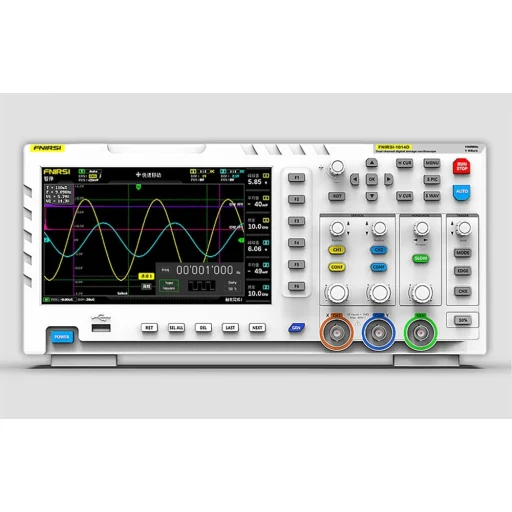

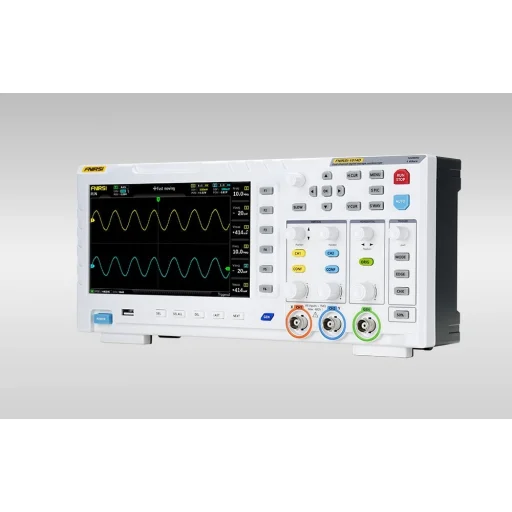

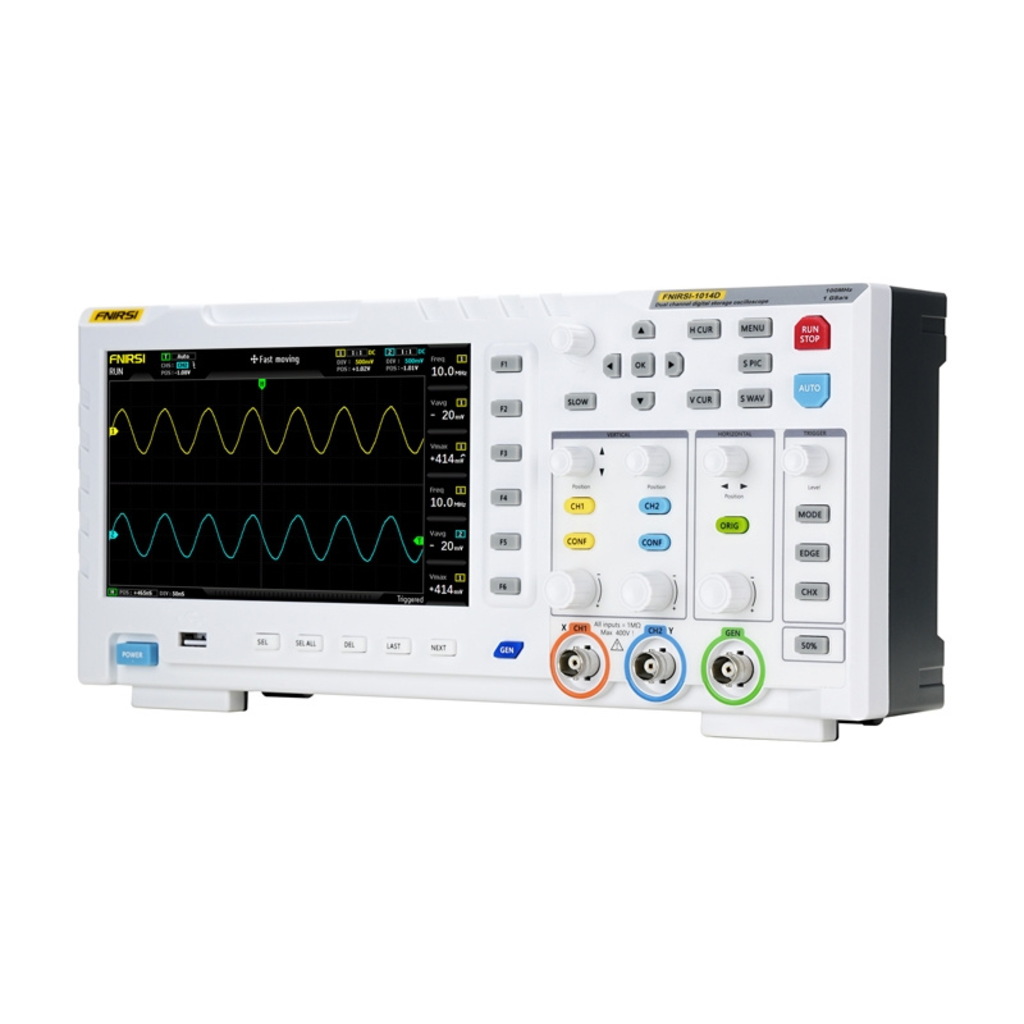

Az FNIRSI 1014D egy kompakt digitális oszcilloszkóp, amelyet elektronikus szervizek, kutatási és fejlesztési részlegek, műszaki oktatás és hobbisták számára terveztek. Lehetővé teszi az egyidejű elemzést és jelgenerálást, ami jelentősen megnöveli az alkalmazási lehetőségeket áramkörök diagnosztizálásakor, prototípusok tesztelésekor vagy a hullámformákkal való munka megtanulásakor. A készülék két bemeneti csatornával rendelkezik 1 MΩ impedanciával, és 100 MHz sávszélességet támogat 1GSa/s mintavételezés mellett. A kezelést egy 7 hüvelykes, 800×480 px felbontású LCD-képernyő könnyíti meg. Lehetőség van automatikus elemzésre, FFT, X-Y módra és kurzoros felvételre. A készülék 1 GB-os belső memóriával rendelkezik, amely akár 1000 hullámforma és 1000 képernyőkép tárolására is alkalmas, és az adatok USB-n keresztül könnyen exportálhatók számítógépre.

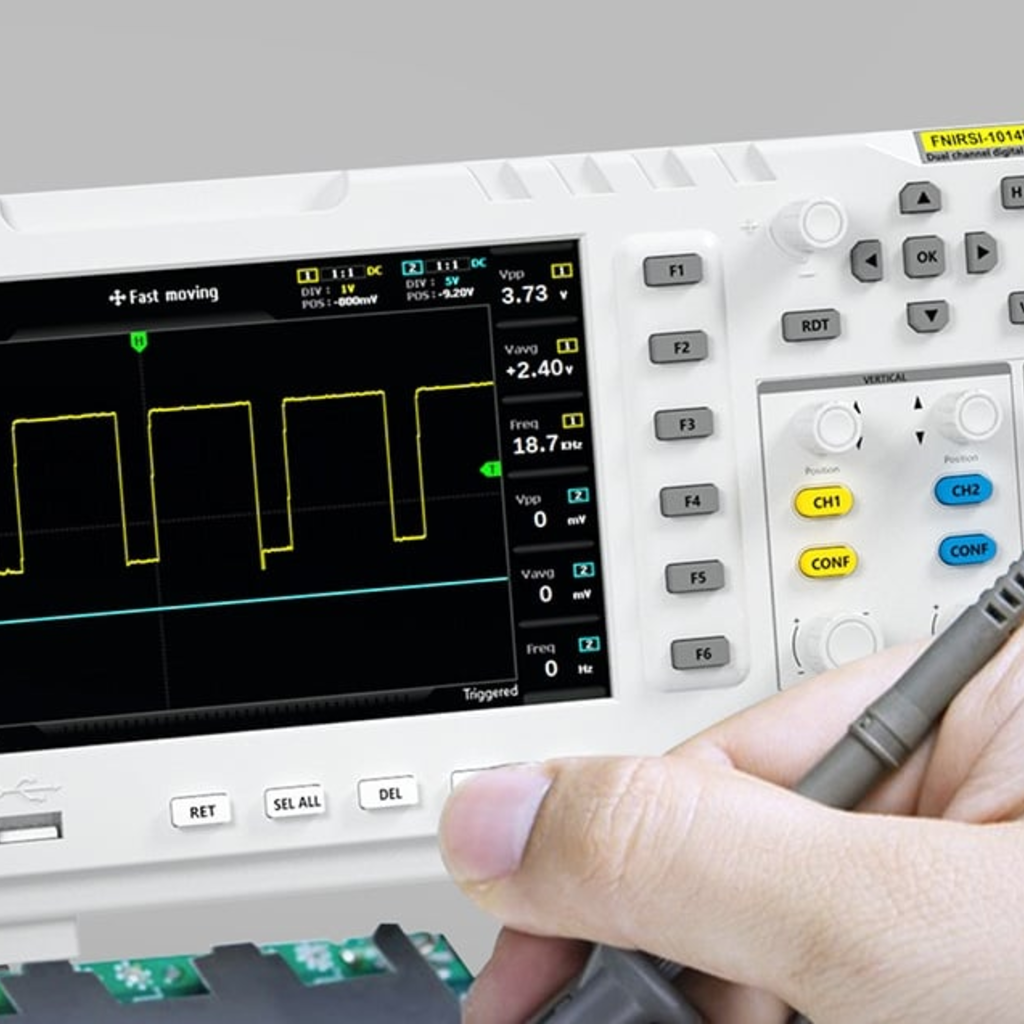

Gyors jelelemzés:

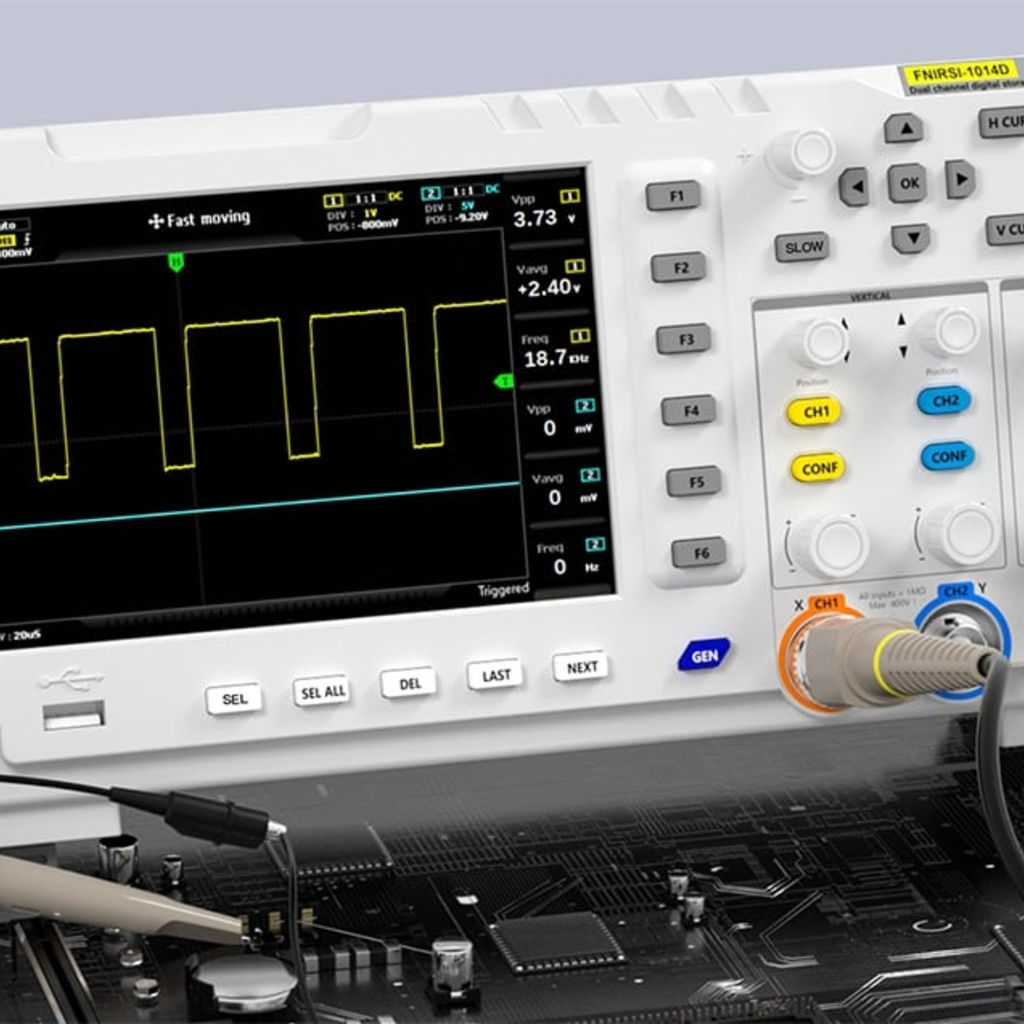

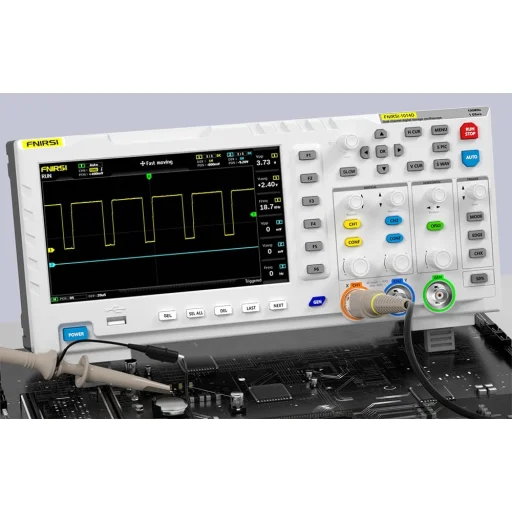

A nagy, 1GSa/s-os mintavételi sebesség és a 100 MHz-es sávszélesség lehetővé teszi az analóg és digitális jelek részletes elemzését. Ez lehetővé teszi, hogy a készülék még a hullámformában lévő rövid távú anomáliákat is észlelje. Az indítási módok között szerepel az Auto, Single és Normal, így a készülék mind a zavaró impulzusokat, mind a szabályos analóg jeleket, például a szinuszokat rögzítheti.

Beépített DDS-generátor:

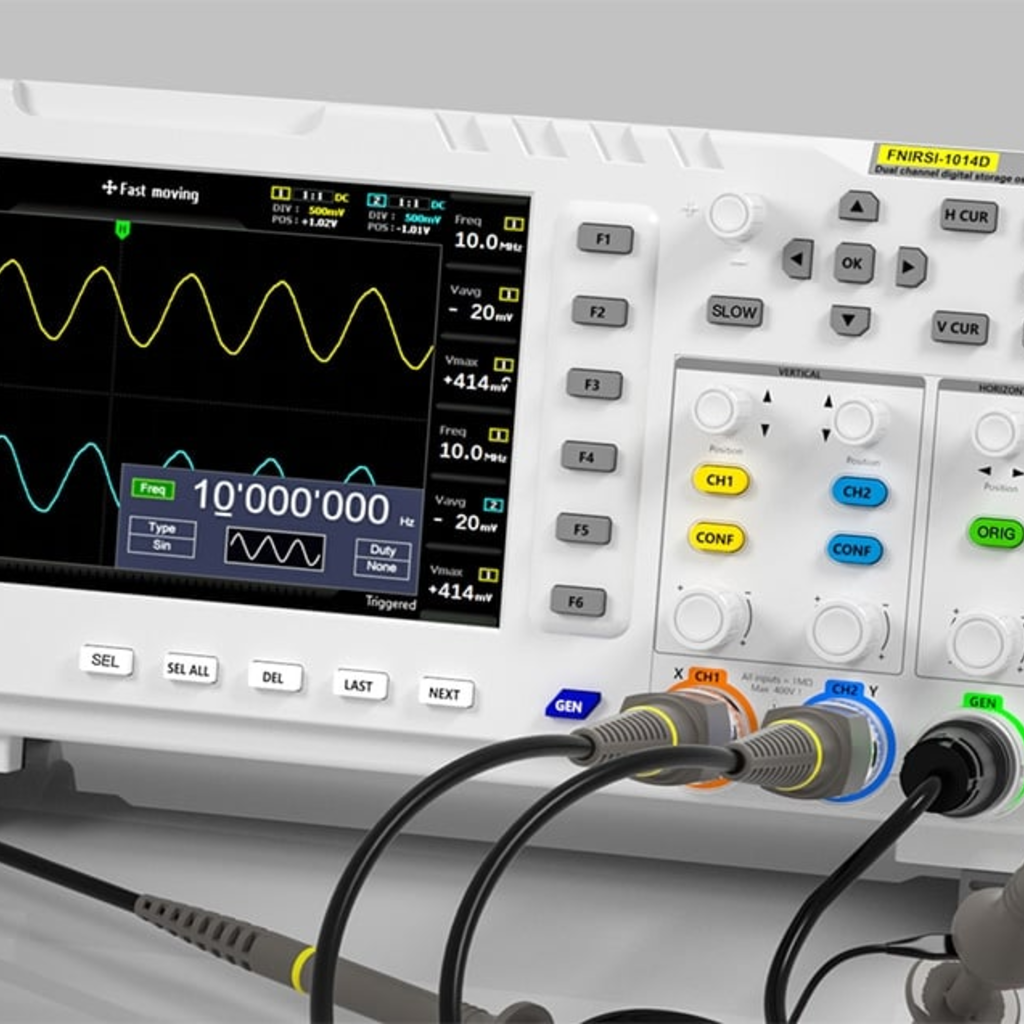

A beépített DDS jelgenerátor 14 szabványos hullámformát támogat (többek között szinusz, négyszög, fűrészfog, háromszög), a frekvencia pontos beállításával 1 Hz-es lépésekben. Az alkalmazott megoldás lehetővé teszi a pontos paraméterekkel rendelkező jelek generálását teszteléshez és szimulációhoz. A kimeneti frekvenciatartomány eléri a 10 MHz-et (szinuszhullám esetén), ami lehetővé teszi az elektronikai és jeláramkörök széles körének tesztelését.

Hullámforma rögzítő funkció:
A "kimenet rögzítése" funkció lehetővé teszi, hogy az oszcilloszkópból származó aktuális hullámforma egy részét vagy egészét elmentse a generátor kimeneti jeleként. Az akár 1000 egyéni jel tárolásának lehetősége növeli a rugalmasságot a tesztelés és elemzés során. Ez a megoldás megkülönbözteti az FNIRSI 1014D-t a klasszikus önkényes generátoroktól, amelyek kizárólag a kézi jelbeállításra támaszkodnak.

Túlfeszültség-védelem:
A beépített nagyfeszültség-védelmi modul lehetővé teszi, hogy a készülék akár 400 V-os jeleket is biztonságosan mérjen (x10-es szondával), csökkentve ezzel a készülék károsodásának kockázatát a hálózatról táplált rendszerekben végzett mérések során. A védelmi funkció automatikusan működik, így a szonda véletlenszerű használata az x10-re való átkapcsolás nélkül nem veszélyezteti a készüléket.

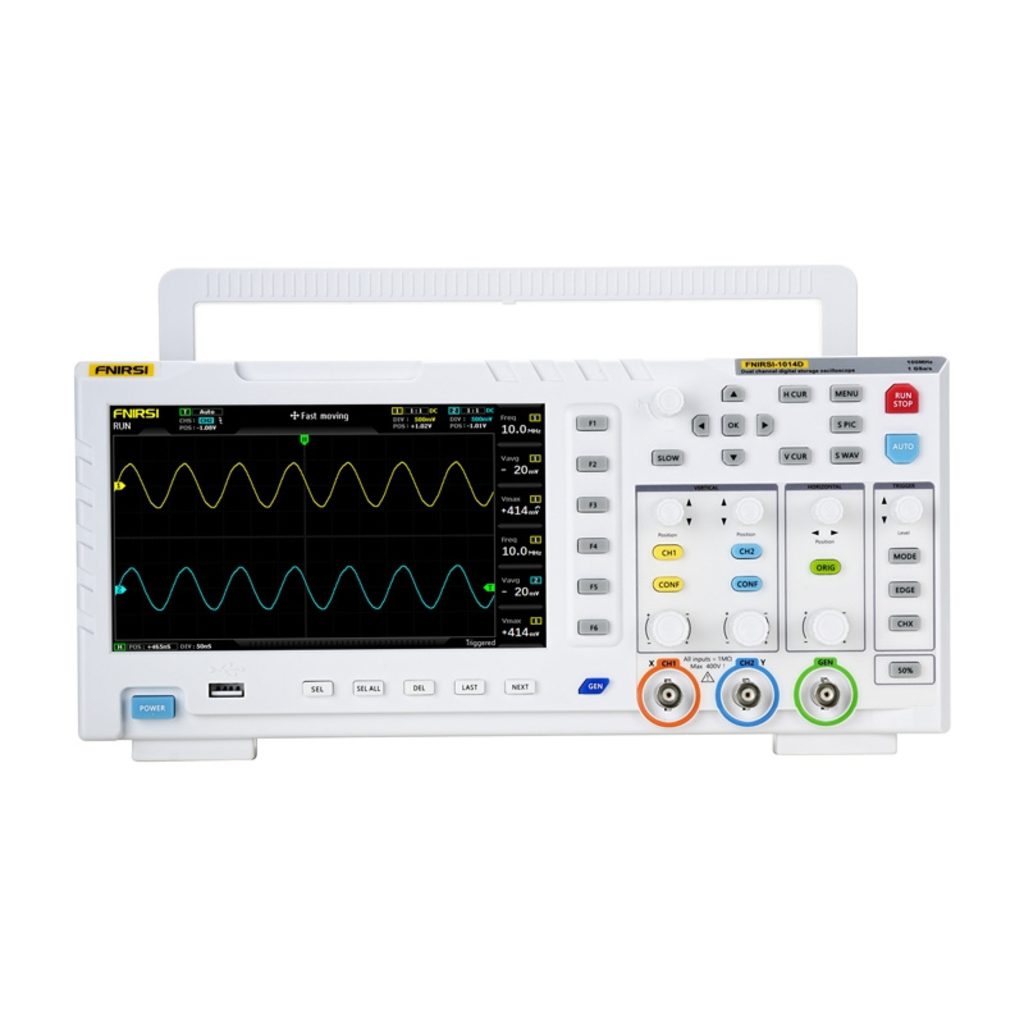

Jól leolvasható kijelző:
A 7"-os, 800x480 pixeles felbontású színes TFT-képernyő jól láthatóan ábrázolja a hullámformákat. Az automatikus üzemmód és az intuitív kezelőfelület lehetővé teszi, hogy kézi beállítás nélkül gyorsan képet kapjon a jelről. Az intelligens érzékelési algoritmusnak köszönhetően a készülék automatikusan beállítja a trigger szintjét még a többszörös lejtésű hullámformák vagy az úgynevezett holt zóna esetén is. Egy ilyen megoldás időt takarít meg és elkerüli az értelmezési hibákat. Az oszcilloszkóp 1 GB-os belső memóriájában akár 1000 képernyőképet és 1000 hullámformát is tárolhat. Az adatok miniatűrök formájában tekinthetők meg, ami megkönnyíti a gyors megtekintést és kiválasztást. A felület lehetővé teszi a felhasználók számára a nagyítást, a felvételek törlését és exportálását anélkül, hogy kilépnének a felülvizsgálati módból.

Jelelemzési funkciók:

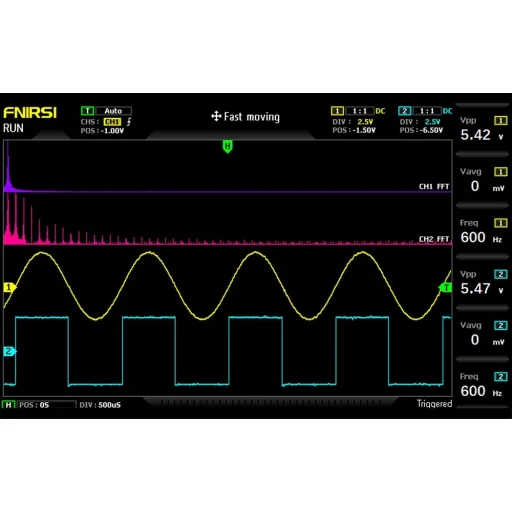

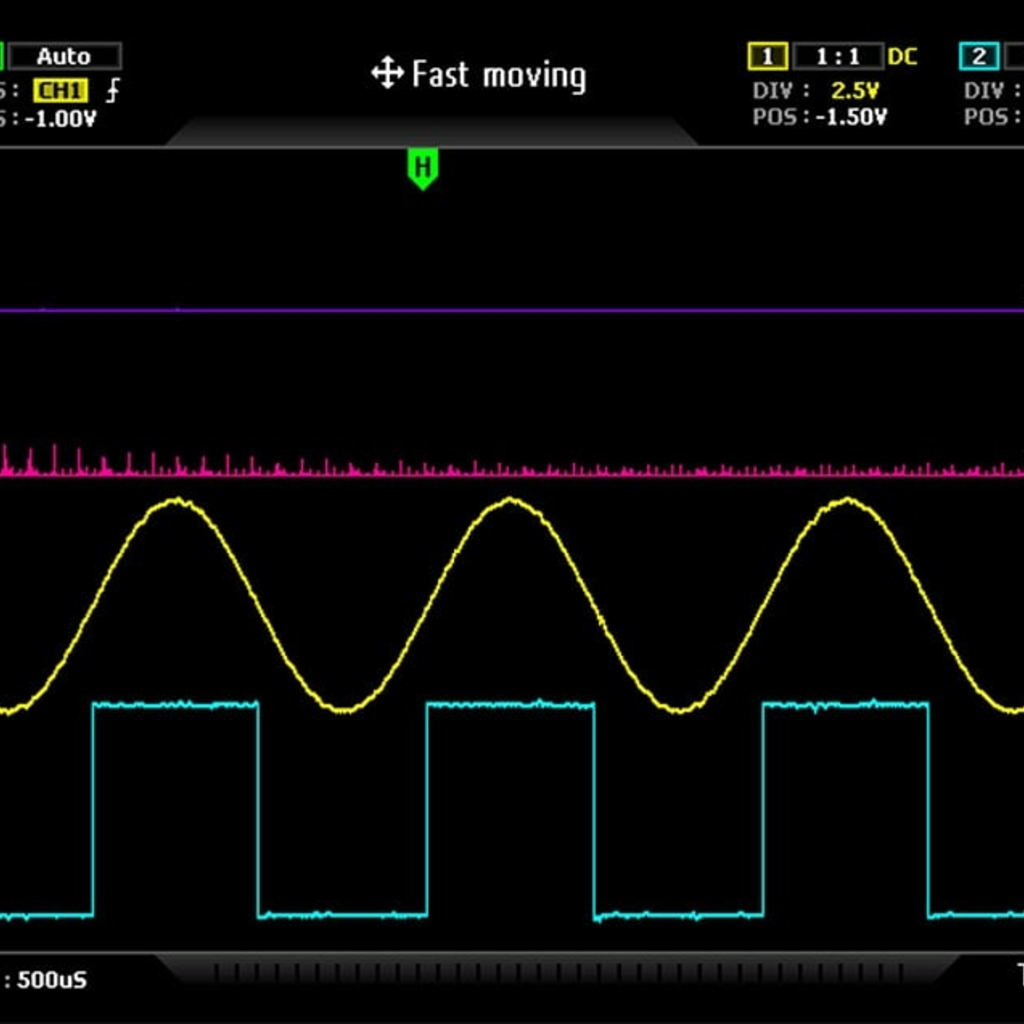

A beépített FFT funkció és az X-Y hullámforma megjelenítési mód lehetővé teszi a harmonikusok elemzését és két jel amplitúdóinak és fáziseltolódásainak összehasonlítását. Ezek hasznos eszközök az elektronikus áramkörök diagnosztikájában. Ezenkívül a kézi kurzormérési mód lehetővé teszi a csúcsérték és a frekvencia leolvasását a skála újraszámítása nélkül, ami növeli az elemzés pontosságát még torzított hullámformák esetén is. A készülék speciális algoritmust használ a tárcsajel dekódolásához, kiküszöbölve a mechanizmus oxidációja vagy kopása által okozott hibás leolvasások problémáját. Az oszcilloszkóp még akkor is megfelelően működik, ha a kódoló megsérült.

Tartalmazza a következőket:
- FNIRSI 1014D 2 az 1-ben oszcilloszkóp
- 100 MHz-es szonda x2
- USB töltő
- Felhasználói kézikönyv

Gyártó: FNIRSI
Modell: 1014D
Csatornák: 2
LCD képernyő mérete: 7 hüvelyk
LCD képernyő felbontása: 800 × 480
Kijelző technológia: LCD
Frekvenciaválasz: 100 MHz
Mintavételi frekvencia: 1 GSa/s
Legmagasabb vizsgálati feszültség: 1X: 40 V, 10X: 400 V
Kursor: XY pozíció
Y kioldó
Gördülő üzemmód (gördítés): Támogatott
Automatikus kalibrálás: Támogatott
Hullámforma rögzítés: 1000 kép + 1000 hullámforma
Hullámforma-kezelés: Támogatott
Feszültség pontosság: ±5%
Emelkedési idő: < 3 ns
Memória mélység: 240 Kbit
Bemeneti ellenállás: 1 MΩ
Érzékenység: 50 mV ~ 500 V
Időalap: 50 s ~ 10 ns
Trigger mód: Egyszeri / Normál / Automatikus
Trigger él: Felszálló / lemenő
Kapcsolás: AC / DC
Frekvencia pontosság: ±0,01%
Paraméterek: 12 típus
Generátor: 14 típus
Kimenet rögzítése: Támogatott
Bővítés: USB export
Tápegység: 5V 2A / 3A / 4A
Méretek: 310 × 145 × 70 mm
